纖維熱收縮率實驗
發布時間：2019-03-25 22:48
一、實驗目的與要求
用纖維熱收縮率測試儀測定纖維的熱收縮率，要求熟悉實驗操作方法。參閱FZ-T 50004，GB/T 6505。
二、實驗儀器、工具及試樣
實驗儀器為纖維熱收縮率測定儀、小型干熱空氣加熱箱及壓力鍋。工具為張力彈簧夾、鑷子等。試樣為化學纖維。

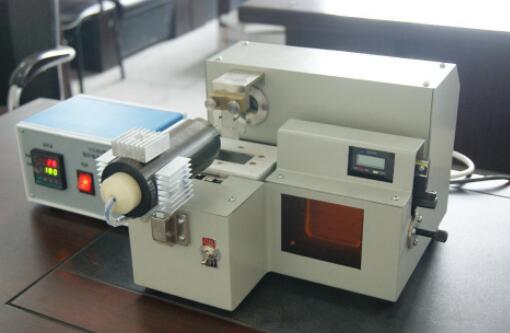

圖：YG364纖維熱收縮儀
YG364纖維熱收縮儀用于檢測各種化學纖維及毛類等短纖維的熱收縮率。
適用標準：GB/T6505-1986；FZ/T-T50004-1991
主要技術參數 Main Technical Data
| 1.熱收縮率： | ①干熱空氣180℃；②沸水100℃ |
| 2.測試方試： | 集束法 |
| 3.投影物鏡： | ①焦距：f=84.47mm②相對孔徑：D/f=1；4.6 |
| 4.儀器放大倍： | 5 |
| 5.投影屏尺寸： | 60×60mm |
| 6.手輪分度值： | 0.01mm |
| 7.測量長度： | 16-20mm |
1、試樣準備
①用彎頭鑷子夾持不銹鋼彈簧的兩端，稍用力使彈簧彎曲，然后用鑷子從試樣中隨機取出一根纖維，一端夾入彈簧中， 另一端用同樣的方法夾入不銹鋼張力彈簧(下彈簧)中。 張力彈簧重量的選擇與單纖維斷裂強度試驗相同(即棉纖維為0.2g,化纖用90mg/dtex),纖維在張力彈簧中的夾持點盡可能位于彈簧的中間位置，使纖維自由下垂時時張力彈簧與纖維垂直。纖維的夾持長度在一-定范圍內隨機夾取，但應使收縮后的長度不短于15mm,以免自動測試程序失控。
②用彎頭鑷子夾持上彈簧，連同纖維張力彈簧一起移置于試樣筒的圓槽內，如此連續夾持纖維、上彈簧在圓槽內的位置須使纖維的夾住點在彈簧的最低端，且纖維不能包纏在彈簧上。
2、儀器調節
①開機：開機時，電機正轉，U形架上升，此時雖有信號輸出但不計數。
②換向:當電機繼續正轉，U形架上升到試樣筒上部時，計數光敏管被擋光，而換向光敏管照光，在此瞬間，計數器自動清零，電機反轉，U形架下降。
③測量:當U形架下降時，計數光敏管離開，試樣筒上部又被照光，同時換向光管也照光，此時計數門打開被計數。U形架繼續下降，當計數光敏管到達下彈簧時，光又被擋住，控制計數門封門，測量中止，即完成一根纖維的測量。
3、處理前長度的測試:
(1)開啟電源開關預熱10min，此時測量開關應關閉，指示紅燈亮。
(2)合上測量開關，自動測量長度，記錄數碼管上各順序號的相應纖維長度L1,直至30根纖維測量完畢。
(3)熱收縮處理，纖維品種不同采用不同的熱處理條件，詳見下表:
纖維熱收縮處理條件
滌綸、錦綸 腈綸 維綸 | 180℃干熱空氣 沸水或120℃蒸汽 沸水 | 處理30分鐘
處理30分鐘
處理30分鐘 |
其中:干熱空氣處理采用小型干熱空氣加熱箱(烘箱)，在熱處理時，應預熱達到熱處理溫度后，迅速放入試樣筒。處理30min后立即取出;蒸汽處理時，采用裝有壓力表的壓力鍋，試樣筒先放入鍋內，扣上限壓閥加熱，鍋內蒸汽壓力達1.2kg/cm2，或限壓閥開始放氣后開始計時，30min后停止加熱。
沸水或蒸汽處理后，將試樣筒放入45°C的烘箱內烘干30min,然后被放置在標準溫濕度條件下平衡，如于熱空氣處理后，樣筒可直接放在標準溫濕度條件下平衡。
4、熱處理后長度的測試
測試纖維在標準溫濕度條件下平衡30min后，將試樣筒重新裝到測試儀轉軸上，按同樣方法測量熱處理后的長度，記錄相應順序號的纖維長度L2。
四、指標及計算
用下列公式計算各根纖維的熱收縮率和30根纖維的平均收縮率及變異系數。
五、實驗報告內容
1、實驗儀器及試樣:
2、實驗內容:
3、實驗記錄(試樣名稱與規格，儀器型號，儀器工作參數，原始數據，環境溫濕度等)。4、計算纖維的熱收縮率、纖維的平均收縮率及變異系數。
5、數據分析及結論
