CBR試驗
發布時間：2019-03-26 21:57
1)目的和適用范圍
(1)本試驗方法只適用于在規定的試筒內制件后，對各種土和路面基層、底基層材料進行承載比試驗。
(2)試樣的最大粒徑宜控制在25mm以內，最大不得超過38mm.
2)儀器設備

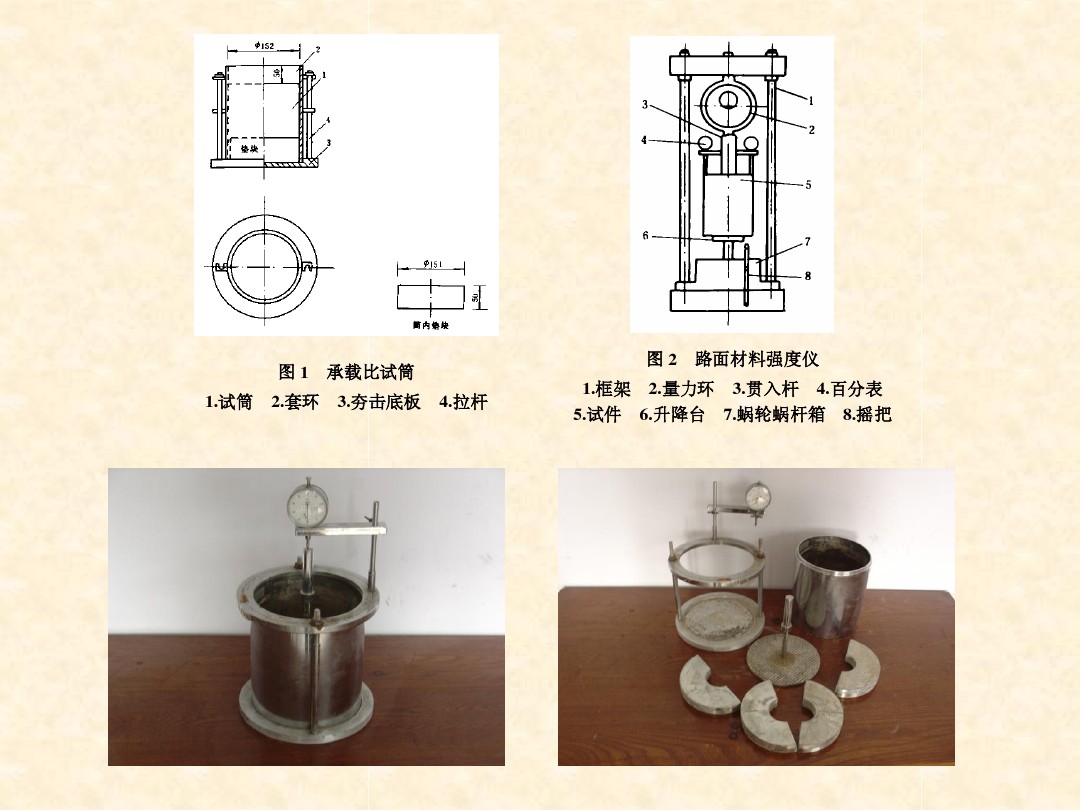

圓孔篩、試筒、墊塊、夯錘和導管、貫入桿、路面材料強度儀、多孔板、荷載板等。
3)試樣
采取有代表性的試料50kg,過38mm篩后按四分法取出約25。再用四分法將取出的試料分成4分，每分質量6,供擊實試驗和制試件之用。
4)試驗步驟
(1)擊實法制樣
制備三種干密度試件，每種干密度試件制3個，則共制9個試件。每層擊數分別為30、50、和98次。
(2)預壓法制樣
稱試筒本身質量m1，將試筒固定在底座上，在底座上放一張濾紙。

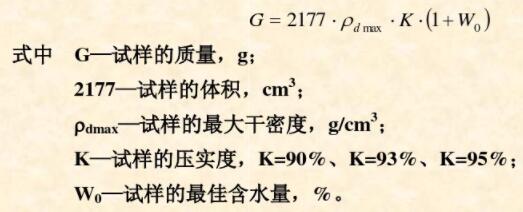

按最佳含水量制備3個試樣，每份試樣的質量G為:

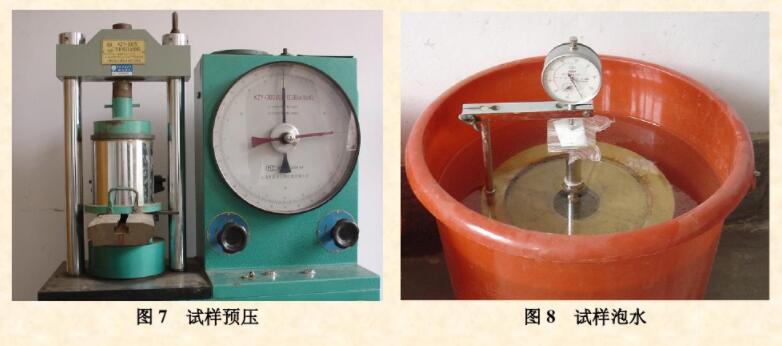

將樣分3次裝入試筒內，用φ151xh50墊塊進行加壓，然后取出墊塊，將試樣層面“拉毛”，重復上述方法進行其余2、3層試樣的加壓。最后1層加壓到墊塊與擊實筒頂面齊平并穩壓1min,取出墊塊，稱試筒和試件的質量(m2)
(3)泡水測膨脹量

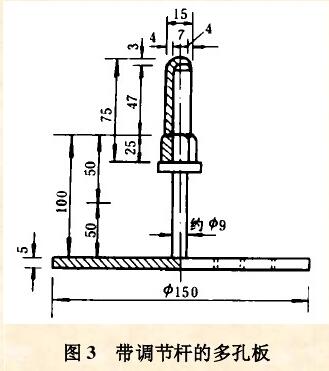

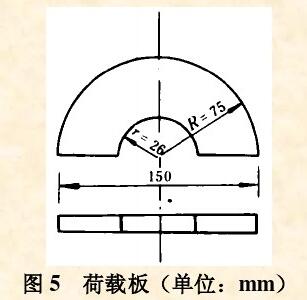

a在試樣制成后，試件頂面放一張好濾紙，并在上安裝附有調節桿的多孔板，在多孔板上加4塊荷載板。
b將試筒與多孔板 起放入槽(筒)內，并用拉桿將模具拉緊， 安裝百分表，并讀取初讀數。
c向水槽(筒)內放水，使水自由進到試件的頂部和底部。在泡水期間，水面應保持在試件頂面以上大約25mm,試件要泡水4晝夜。
d泡水終了時，讀取試件上百分表的終讀數，并用下式計算膨脹量:
f從水槽中取出試件，倒出試件頂面的水，靜置15min,讓其排水，然后卸去附加荷載和多孔板、底板和濾紙，并稱量(m3)。

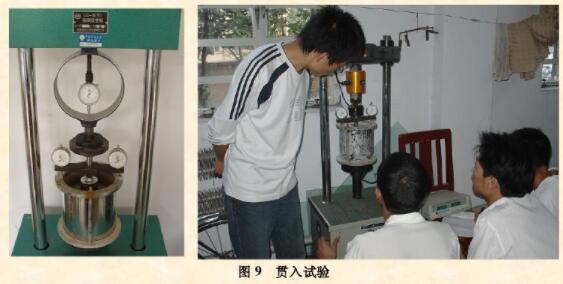

(4)貫入試驗
a將泡水試驗終了的試件放到路面材料強度試驗儀的升降臺上，調整偏球座，使貫入桿與試件頂面全面接觸，在貫入桿周圍放置4塊荷載板。
b 先在貫 入桿上施加45N荷載， 然后將測力和測變形的百分表的指針都調整至零點。
c加荷使貫入桿以1~1.25mm/min的速度壓入試件，記錄測力計內百分表某些整讀數(如20、40、60)時的貫入量，并注意使貫入量為250×10的-2次方mm時， 能有5個以 上的讀數。
6.精度要求
根據3個平行試驗結果計算得的承載比變異系數Cv>12%，則去掉-一個偏離大的值，取其余2個結果的平均值。如Cv<12%,業且3個平行試驗結果計算的干密度偏差小于0.03g/cm3，則取3個結果的平均值。如3個試驗結果計算的干密度偏差超過0.03g/cm3,則去掉一個偏離大的值，取其2個結果的平均值。
7.報告
1)材料的顆粒組成，最佳含水量( %)和最大千密度(g/cm3) 。
2)材料的承載比(%),承載比小于100,準確到5%; 承載比大于100，準確到10%。
3)材料的膨脹量(%)。
