織物拉伸斷裂機理
1.受拉系統紗線變直，非受拉系統紗線變得更為彎曲。交織點作用力增加，切向阻力增加。
2.拉伸初始，織物伸長主要因紗線彎曲減小；后階段伸長主要因纖維和紗線的伸長與變細，且使織物變薄。

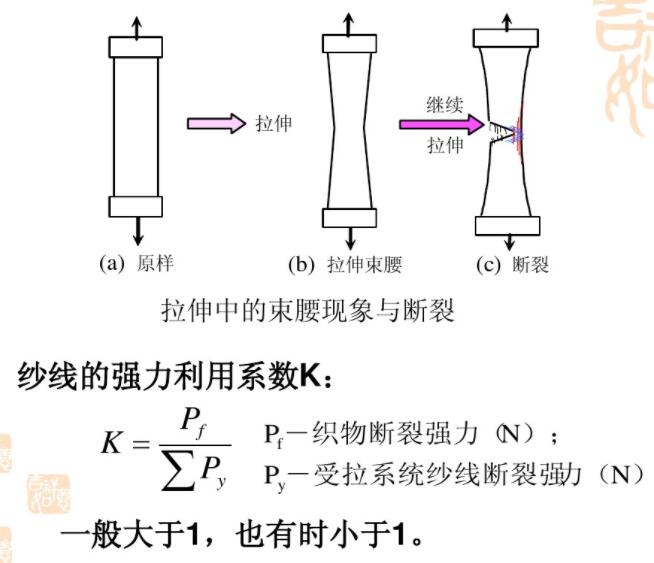

3.束腰現象，非受拉伸紗線彎曲增加，長度縮短，夾口處變形較小，中間較大，試樣逐漸收縮。
影響織物拉伸強度的因素
1、織物密度與織物組織
(1)密度
經密增加，經緯向強力都增加(交織阻力大) ;緯密增加，緯向強力增加，經向強力減小(經紗開口次數增加，拉伸、摩擦增加)
(2)織物組織
交錯次數越多，強力越高。同條件下，平紋的斷裂強力和伸長率大于斜紋，斜紋又大于緞紋。
2、紗線的特數和結構
(1)紗線特數大，強度高
(2)線織物大于同特紗織物強度(條干好，捻不勻小)。
(3)捻度，在接近臨界捻度時，織物強力就開始下降;

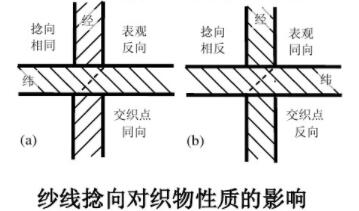

(4)捻向的配置，同捻向，強力高(紗線交叉處纖維相互嚙合，交織阻力大) ;
3、纖維品種與混紡比
（1）纖維品種
是織物強伸性的決定因素。

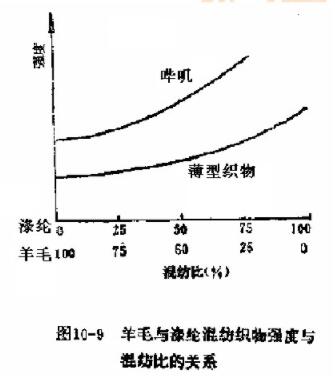

（2）混紡比
混紡比例不同，織物的強伸性不同。
