隨著我中心業務的不斷拓展，機織面料的檢測越來越多。撕破強力是機織面料測試中較重要的一項指標,本文旨在通過對影響織物撕破強力的一些因素進行深人研究，找到提高織物撕破強力的方法，為提高產品質量提供一定參考。由于在撕破強力試驗的標準中，梯形法適用的面料范圍較廣,其分析結果的可借鑒性較強,且具有普遍意義，因此本文選用梯形法對面料進行測試分析。
織物撕破受力因素分析
為了提高撕破強力，需要對織物撕破時的受力進行理論分析。織物在撕裂時裂口處會形成一個紗線受力三角形，撕裂就是織物受力三角形中的紗線依次發生斷裂。織物撕裂強力與紗線強力呈正比關系。織物經緯密和紗線的斷裂伸長率與織物的撕裂強力也有著密切的關系。當織物經緯密或紗線伸長率較大時，受力三角形中的受力紗線根數越多,織物緯向撕破強力的數值就會增大。當縱向紗線與橫向紗線間的摩擦阻力大時，兩個系統的紗線間不易滑動，受力三角形變小，受力紗線根數少，撕裂強力變小。因此，紗線間的摩擦阻力對撕裂強力起著消極作用。也就是說，織物的組織結構也對斯破強力有著定的影響。

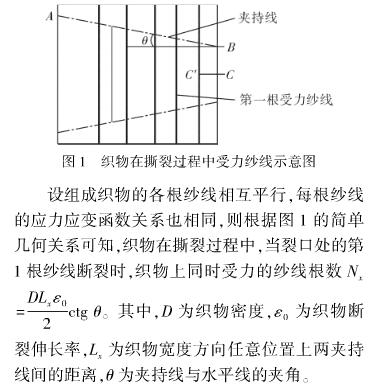

采用梯形法測試織物緯向撕破強力時，試樣沿夾持線夾在強力機的上下夾頭間，在織物撕裂過程中,紗線沿著切口CC方向漸次斷裂，見圖1
由此可知,采用梯形法測試織物緯向撕破強力時,在試樣尺寸一定的前提下，梯形法緯向撕破強力與緯密、緯紗斷裂強力、緯紗斷裂伸長率呈正相關，而與經密和交織阻力呈負相關。另外、梯形法測試撕破強力的最大值與試樣夾持長度、試樣寬度呈正相關，與試樣夾持角呈負相關。本試驗中依據《紡織品織物撕破性能第3部分:梯形試樣撕破強力的測定》(GB/T 3917. 3-2009) 測試織物撕破強力。
結論
(1)緯密影響織物的緯向撕破強力,緯密在某一個數值時可使織物緯向撕破強力達到最大值，然后無論緯密增加或減少,緯向撕破強力都下降。
(2)緯紗的斷裂強力對織物的緯向斷裂強力影響很大。
(3)織物組織發生變化不僅影響織物的緯向撕破強力，也影響織物的經向撕破強力。
(4)試驗重點研究了織物緯向撕破強力的影響因素,根據相似原理，同樣也可以推斷出織物經向撕破強力的影響因素，這對設計高撕破強力織物具有較好參考價值。
推薦儀器：
YG026織物撕破強力試驗機適用范圍：
用于各種紡織品的拉伸、撕破、頂破、定伸長、定負荷、彈性、縫線滑移、剝離等力學性能測試，并廣泛用于橡膠、塑料、皮革、金屬、線材、紙張、包裝、建材、石化、電工、土工材料之拉伸、壓縮、彎折、粘接、剝離、撕裂、頂破、蠕變等試驗的力值、伸長、變形測試。
