上一篇文章我們為大家介紹了
電子織物強力儀試驗參數選擇，沒看過的小伙伴馬上去腦補一下（http://m.helc.com.cn/news/industrynews/2020/0417/2063.html）。本文將繼續介紹
電子織物強力儀的試驗步驟。
（一）準備試樣

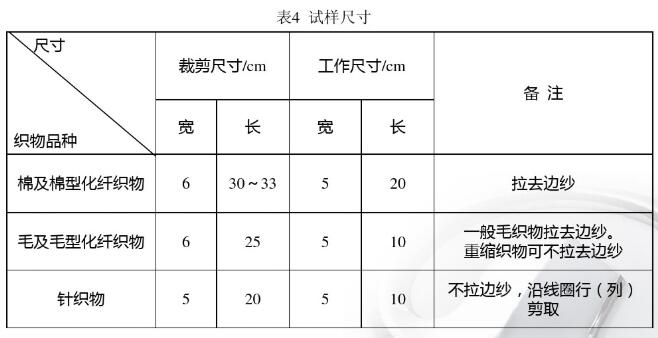

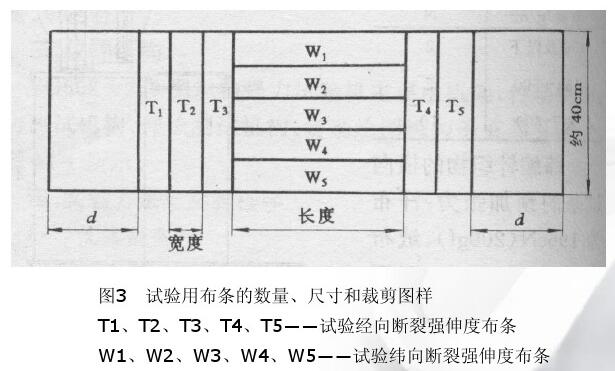

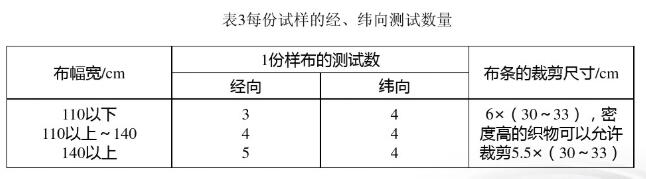

根據織物品種，選擇試條形狀，按規定的試樣尺寸裁剪試樣，長度方向應平行于織物的經向（縱向）或橫向(橫列)。每份樣品的經緯向試樣至少5塊，并在標準大氣條件下調濕4h。如采用拆邊紗法條樣，將布樣按圖3所示，剪裁成寬6cm，扯去紗邊使之成為5cm，長40cm左右的經向和緯向強伸度試條。
（二）拉伸操作
將織物夾在上夾持器上，然后在織物的下部夾上張力架，加預加張力，再夾緊下夾持器，然后去掉張力夾，按“拉伸”鍵，儀器開始拉伸，拉伸至試樣斷裂后下夾持器返回起始位置，顯示屏自動記錄斷裂強力（單位：N），斷裂伸長（單位：mm）、斷裂時間（單位：min）和斷裂伸長率（單位：%）。重復以上操作，直至到達設定次數。（注：在鐵鉗中心位置夾持試樣，以保證拉力中心線通過鐵鉗的中點）
統計、打印按“退出刪除狀態/停止”鍵退出刪除狀態，按“統計”鍵打印本組統計數據。按“復制”鍵打印本組所有數據。
最后，按“復位”鍵本組試驗完畢。
注意試樣：
①每個方向至少試驗5塊
②滑移：如果試樣在鉗口處滑移不對稱或滑移量大于2mm時，舍棄試樣結果；
③鉗口斷裂：如果試樣在距鉗口處5mm以內斷裂，則作為鉗口斷裂。當五塊試樣試驗完畢，若鉗口斷裂的值大于最小的“正常值”，可以保留；如果小于最小的“正常值”，應舍棄，另加試驗以得到5個“正常值”；如果所有的試驗結果都是鉗口斷裂，或得不到5個“正常值”，應該報告單值。鉗口斷裂結果應當在報告中指出。
④計算斷裂強力和斷裂伸長率的變異系數，修約至0.1%。

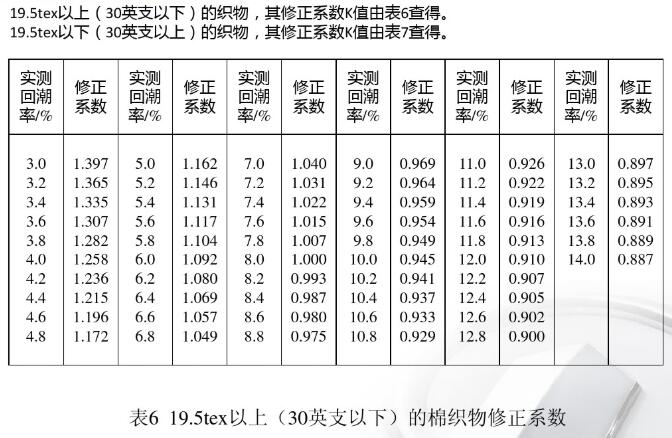

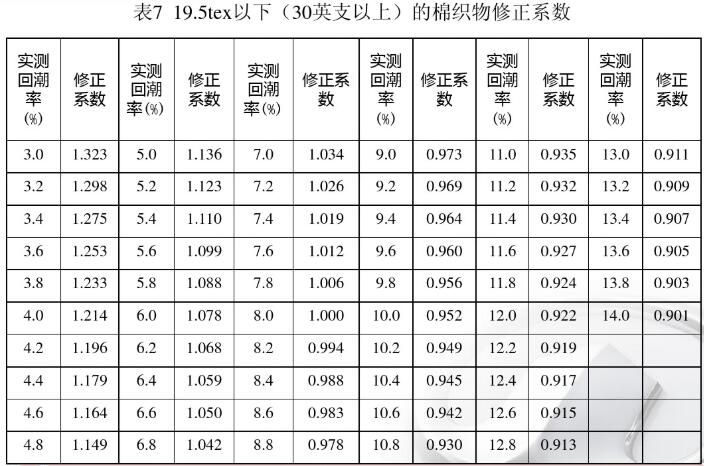

⑤若試驗是在非標溫、濕度條件下進行的，則還要測出試樣的實際回潮率，并根據回潮率查出強力修正系數值，將所測定的強力值修正到標準回潮率下的強力值。強力值修正系數見表6和表7所示。
⑥棉織物的斷裂強度修正公式規定如下:
P=K×P0
式中：P-修正后織物的斷裂強力（N）；
P0-事跡織物的斷裂強力（N）；
K-織物的強力修正系數。
