紡織品脹破強(qiáng)力測試步驟
發(fā)布時間：2020-11-26 11:04
脹破測試常用的國內(nèi)外標(biāo)準(zhǔn)主要有：GB/T 7742.1—2005《紡織品 織物脹破性能 第1部分：脹破強(qiáng)力和脹破擴(kuò)張度的測定 液壓法》、GB/T 7742.2—2015《紡織品 織物脹破性能 第2部分：脹破強(qiáng)力和脹破擴(kuò)張度的測定 氣壓法》、ASTM D3786/D3786M—2018《紡織品脹破強(qiáng)力測試方法 膜片法》、ISO 13938—1:2019《紡織品 織物的脹破性能 第1部分：脹破強(qiáng)度和脹破擴(kuò)張度的測定 液壓法》、ISO 13938—2:2019《紡織品 織物脹破性能 第2部分：脹破強(qiáng)力和脹破擴(kuò)張度的測定 氣壓法》。
脹破強(qiáng)力測試步驟

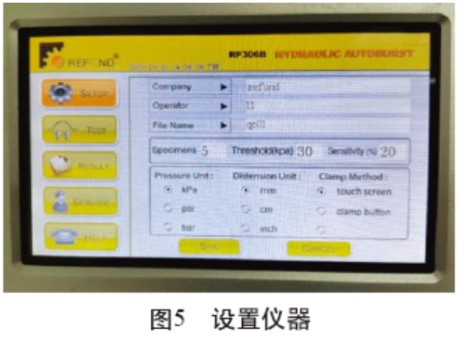

①開啟儀器
選擇測試面積7.3cm2及測試次數(shù)5次
②打開儀器保護(hù)罩

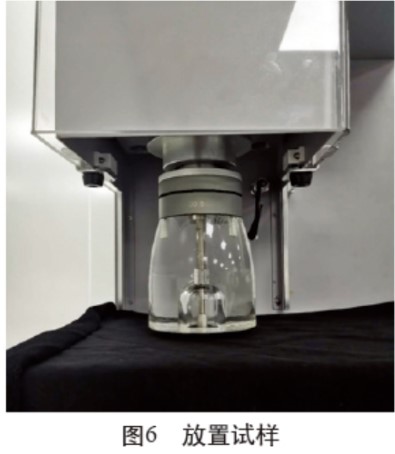

將試樣正面朝上平鋪在測試孔（圖6）

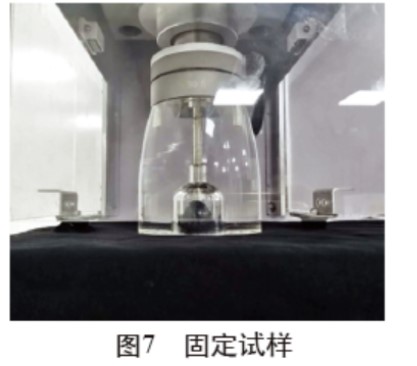

放下保護(hù)罩，再放下測試罩，將試樣固定（圖7）
③開啟儀器

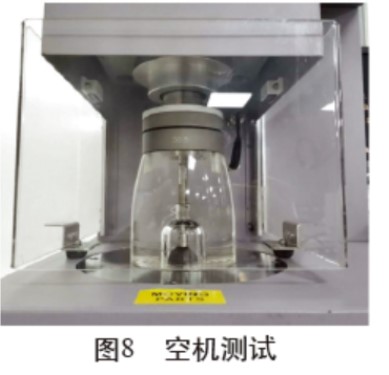

測得第一個點的脹破強(qiáng)力，如果其脹破時間不在（20±5）s的范圍內(nèi)，應(yīng)當(dāng)舍去，后續(xù)的測試，儀器會自動調(diào)節(jié)流速，使得脹破時間保持在（20±5）s的范圍內(nèi)，選擇試樣不同的5個點重復(fù)前述步驟進(jìn)行測試，直至5個點測試完成。撤去試樣，按照上述步驟以空機(jī)進(jìn)行測試（圖8），此時測得“膜片壓力”，儀器會自動扣除“膜片壓力”，從而獲得樣品的脹破強(qiáng)力。
儀器推薦：
YG032C型全自動織物脹破儀
YG032C型全自動織物脹破儀用于各種紡織品、非織布、皮革等材料，在經(jīng)緯及各個方向同時受力（彈性膜片法）時，擴(kuò)張力和擴(kuò)張度的性能測定。拉伸強(qiáng)度的織物，可用脹破強(qiáng)度來代替。
符合新國標(biāo)，多個測試夾頭可更方便測試。觸摸屏操作，中英文人機(jī)界面。支持聯(lián)機(jī)通訊；試樣加持配氣動夾樣系統(tǒng)，省力、測試時試樣不滑移；測量單位：kpa、 kgf/ cm2、 atm、 mmHg、 lb/in2自由轉(zhuǎn)換；專業(yè)開發(fā)配套測試系統(tǒng)。
適用標(biāo)準(zhǔn)：GB/T7742、FZ/T01030、FZ/T60019、JIS L1018，ASTM D3786
主要技術(shù)參數(shù)：
1.測量范圍：2MPa
2.夾樣方式：氣動夾樣
3.分度值：0.002Mpa
4.顯示方式：LCD顯示
5.試驗面積：標(biāo)配50cm2(φ79.8 mm)、7.3 cm2(φ30.5 mm)
選配10 cm2(φ35.7 mm)、100 cm2(φ112.8mm)
6.彈性膜片尺寸：外徑φ80，厚度0.9±0.1 mm
7.最大擴(kuò)脹度：70±0.02mm
8.加壓時間：100~500ml/min
9.輸出形式：打印輸出、顯示輸出、支持聯(lián)機(jī)通訊
10.外形尺寸：600×400×530mm（W×D×H）
11.電源：AC220V±10%，200W
